Article數控內圓磨床兩種類型的夾頭介紹
更新時間：2023-01-03 點擊次數：542次

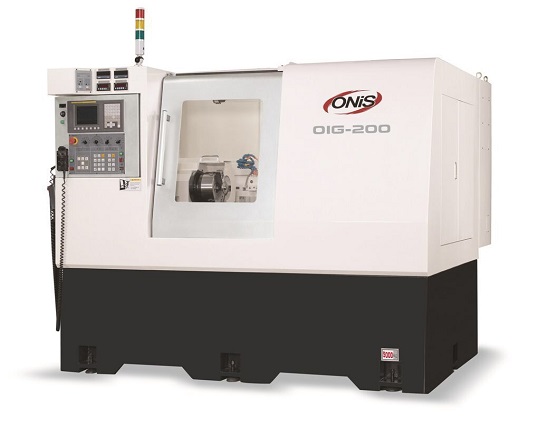

數控內圓磨床是通過數控技術利用磨具對工件表面進行磨削加工的機床。大多數的磨床是使用高速旋轉的砂輪進行磨削加工，少數的是使用油石、砂帶等其他磨具和游離磨料進行加工。磨床能加工硬度較高的材料，如淬硬鋼、硬質合金等；也能加工脆性材料，如玻璃、花崗石。磨床能作高精度和表面粗糙度很小的磨削，也能進行高效率的磨削，如強力磨削等。
數控內圓磨床的結構合理，剛性好，外型美觀，操作方便。工作臺橫向運動采用可實現機械傳動和手動傳動，縱向移動可實現機械傳動和手動傳動。采用鋼滾珠導軌傳動，磨削采用同步帶傳動。該磨床的基礎上把手動操作改成電動控制，顯著提高工作效率，降低勞動強度，尤其是在進行大批量工件磨削時，比手動磨削方式顯著提高零件光潔度，可根據用戶需要配有永磁吸盤或電磁吸盤。
數控內圓磨床的夾頭雖小，但在磨床工業中也起到了很重要的作用。對于多邊夾緊式夾頭的結構設計簡單，利用一個磨削的多邊形孔在三個位置牢固地夾緊刀具。在高速磨削加工中，多邊夾緊是一種理想的刀具夾持方式，因?yàn)榈毒叩膴A緊是通過夾頭的彈性變形來實現的。這種刀具夾頭的主要特征是其外形結構非常緊湊小巧。目前市場上有兩種類型的多邊夾緊式刀具夾頭，可以覆蓋各種不同的磨削加工：
一類是“細長型”夾頭，其突出特點是夾持刀具的柄部很細，懸伸較長，可達性好。這種夾頭也可用于夾持較短的刀具，優點是使用成本較低；另一類是“高剛性”夾頭，其柄體較大，因此剛性也較好，能提供質量較高的徑向力補償。這兩種類型的夾頭都可以采用加長桿，從而在完成難加工任務時具有更好的加工柔性。
由于刀具或加長桿的夾緊是在刀具柄部材料的彈性范圍內實現的，因此不會影響刀具的使用壽命。利用一個外部夾緊裝置，可在幾秒鐘內完成刀具的更換。該裝置不需要任何外部能源，可在任何地方使用。這種特點使多邊夾緊式刀具夾持系統非常適合需要頻繁換刀的加工場合。
