機體

■ 采用高米漢納(Meehanite)鑄鐵制成，經燒燉處理及時效處理再加工，材質穩定性佳。

■ 滑軌經高周波硬化處理、精密研磨；機體材質穩定，配合內部筋骨結構強化設計，無變形之慮，品質經得起考驗。

■ 本機的結構不同于以往的輕量結構的設計理念，大幅提升機體及結構剛性，達到更加穩固的訴求，滑軌采用更厚實的1V1平的設計結構，在研磨時提供最佳的精度及穩定性。

十字滑臺設計

工作臺始終固定于底座上，搭配X軸與Z軸十字滑臺設計，提升加工速度與穩定性。

■ X軸與Z軸結構采用十字滑臺形式設計，縮小占地面積。

■ 兩軸使用全密閉伸縮護罩，完整的保護傳動結構，杜絕研磨屑與冷卻液的污染。

高剛性滑軌設計

根據加工性質的不同，采用不同的設計方式:

X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計，為小型工件提供輕快的進給模式

X-35 系列兩軸采用高剛性硬軌搭配大俓級滾珠螺桿，提升荷重性能與砂輪軸座移動穩定性。

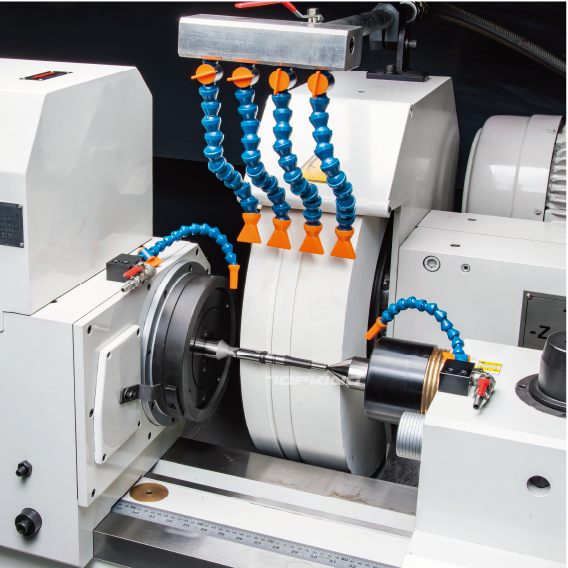

砂輪頭座機構

■ 培林式主軸，采用精密軸承，使用壽命長，更換、維修、保養相較容易。

■ 砂輪主軸采用SNCM-220高級合金鋼材，經正?；?、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

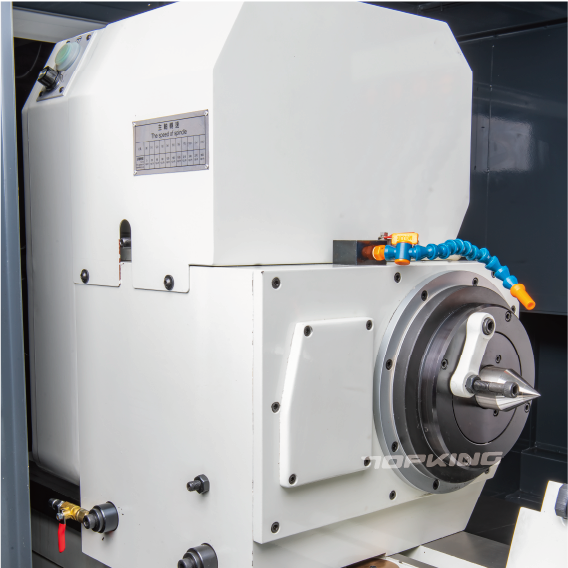

高剛性工作主軸及尾座

■ 工作主軸臺與尾座針對重型工件設計，結構剛性強，提升了整體載重量。

■ 主軸臺采用伺服馬達驅動，可依需求無段變速調整。

■ 尾座可選用油壓式與止擋裝置，操作便利。

■ 工作主軸及尾座皆附有平面氣壓設計，方便位移、減少摩擦，加強使用壽命。

■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置，降低頂針與頂針孔接處面摩擦發熱所產生的變形。

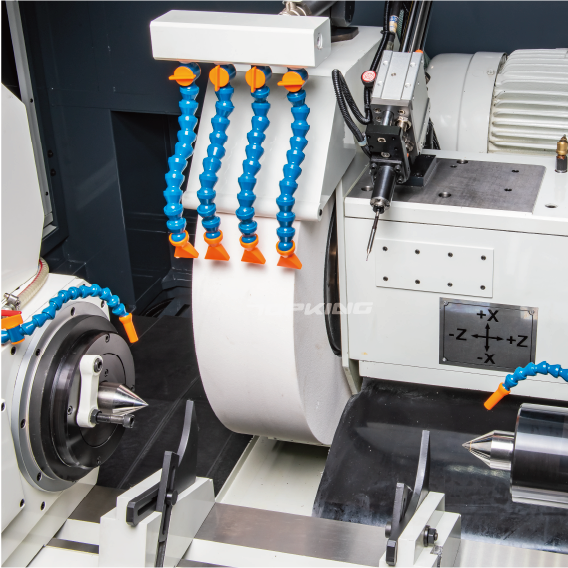

工作臺固定式修整機構 (X-35系列為標配)

■ 修整機構固定于工作臺側，降低因調整回旋工作臺角度須重新校正修整點所造成的誤差，提高效率。

■ 多樣化的修整機構，可依工件需求選擇。

全罩鈑金

標配全罩式鈑金，提供最安全的加工環境

砂輪吊架 (X-35系列為標配)

X-35 系列標配砂輪吊架，與機身結合并安裝于全罩鈑金內，不占空間，使更換砂輪不受作業空間和設備的限制，使砂輪更換作業更安全、更簡易。

人性化操作系統

搭載西門子840Dsl操作系統，內建針對異形與偏心圓研磨的圖形對話式操作介面，搭配觸控式螢?zāi)皇共僮鞲?jiǎn)易，另可搭配CAD/CAM軟體(選配)，針對客制圖型轉出研磨路徑，提供最有彈性、最人性化的操作環境。
