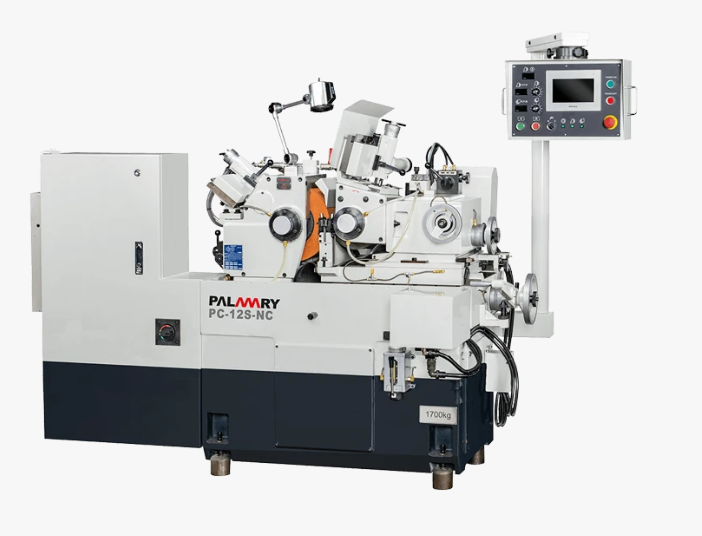

PC-12S-NCPC-12S-NC數控高精密無心磨床
簡要描述：
無
瀏覽次數：4837
發布時間：2016-11-26
索取報價
機械優點：
1. 經濟型機械結構，價位經濟實惠。
2. 砂輪與調整輪軸承，采用特殊巴比特合金，精度優異，修整調整容易。砂輪軸之合金軸承采三點支撐式，大幅提升加工穩定性。
3. 砂輪主軸及調整輪主軸采用高級合金鋼，精密加工而成；經過多重處理，扭力強、不變形。主軸高剛性，適合重切削及高精密研磨。
4. 進刀螺桿采用鎳鉻合金鋼（SNCM-4），經正?；案咧懿崽幚恚c精密研磨加工而成；配合特殊設計的調整型螺帽，調整方便，進刀精準、動作輕巧，耐磨耗。
5. 砂輪主軸采用自動潤滑系統。
6. 機臺滑動面裝有集中潤滑給油裝置，以確?；瑒?dòng)面之潤滑效果與進給的精準。
7. 砂輪與調整輪主軸啟動時，需經過油壓壓力開關確定油已進入軸承后，才能啟動，以提供主軸之安全防護。潤滑與油壓系統采用同一個油壓幫浦驅動，并加裝油溫冷卻風扇，有效降低油溫上升的速度。
8. 修整裝置采用特殊合金鑄鐵制成，經過燉燒處理，耐磨耗；油壓驅動前后修整，調整輪之修整座可依工件需求角度作調整，確保工件圓筒精度。
9. 調整輪采伺服馬達驅動，低轉速、高扭力；操作簡易、調整方便。
10.采觸控式屏幕（NC操控面板），簡易教導，操作人性化。尺寸調整容易，易學易懂，不需編寫程序。
11.PLC控制，減少油溫產生的誤差。
12.伺服控制進給機構，微進給操作精準。
13.調整輪主軸無段變速。
14.有效節省調整時間，增加生產效率。
1. 砂輪
標準工作臺工件直徑：Φ1.0～Φ40.0mm
砂輪尺寸：Φ305 X 150 X Φ120mm（外徑X寬X孔徑）
砂輪轉速：1900R.P.M
2. 調整輪
調整輪尺寸：Φ205X150XΦ90mm（外徑×寬×孔徑）
調整輪轉速：10－300 R.P.M.（無段）
調整輪傾斜角度：＋5?~－3?
調整輪旋轉角度：±5?
3. 馬達
砂輪驅動馬達：7-1/2HP X 4P
調整輪驅動馬達：1.3KW
油壓泵驅動馬達：1HP X 4P
冷卻泵驅動馬達：1/8HP X 2P
4. 設備尺寸
凈重：1650KGS
毛重：1900KGS
標準配備機械尺寸：1750 X 1050 X 1400mm
標準配備裝箱尺寸：2280 X 1100 X 1740mm
二．標準配件（每臺）
|
1. 調整輪與調整輪法蘭 |
1組 |
|
2. 砂輪與砂輪法蘭 |
1組 |
|
3. 通過式刀架與刀片 |
1組 |
|
4. 電器箱標準附件 |
1組 |
|
5. 油箱（附油溫冷卻器） |
1組 |
|
6. 標準冷卻系統（水箱） |
1組 |
|
7. 鉆石修刀 |
2支 |
|
8. 工作燈 |
1組 |
|
9. 工具箱 |
1組 |
三.建議特別附件（每臺）
（請參考工藝分析或者報價單）
四.工作環境要求
1. 電壓與頻率：三相 380V ±10% 50HZ±2%
2. 環境溫度 0-45°C
3. 相對濕度≤95%
4. 不可將機械安裝與牛頭刨床、銑床、沖床等重切削之機械布置在一起，以免影響研磨精度。
5. 不可將機械安裝在陽光直射的地方，最好安裝在恒溫室內，以免影響機械精度。
6. 不可將機械安裝在充滿灰塵的環境中，以免影響機械精度。
7. 因底座有特殊抗扭力之能力，故不需特別的地基；于地上鋪上150mm厚度之水泥即可，把地基與底座以水泥連接并非絕對需要，但通常建亦適用之。
8. 機械安裝于操作場所24小時后，再調整其水平。機器受溫度及其它因素之影響，水平精度會改變，因此每隔一段時間，必需再重新調整，以確保其高度精密。
