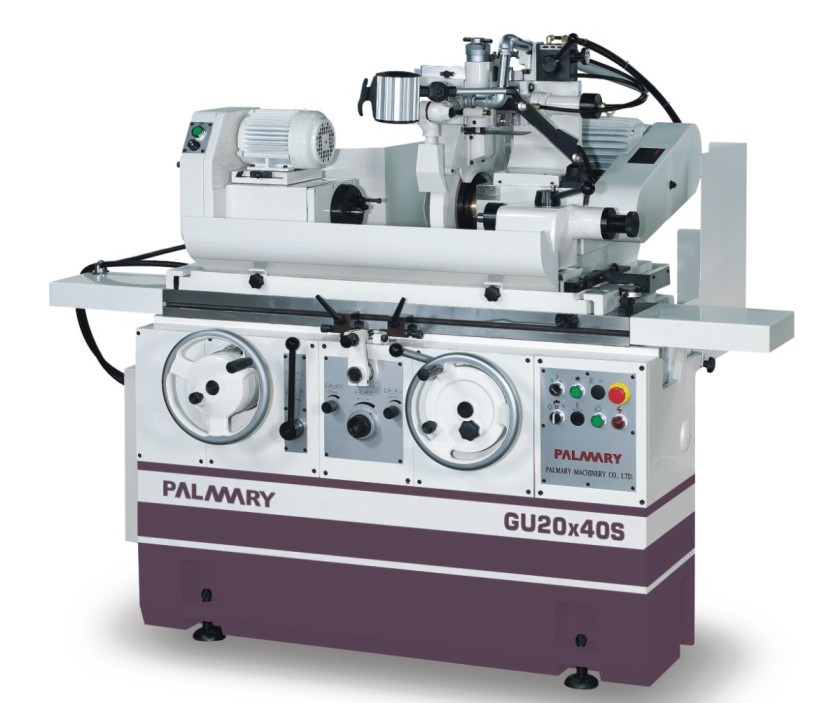

GU20X40S高精密外圓磨床
簡要描述：
高精密外圓磨床砂輪軸承采專用于精密研磨的特殊流體靜壓軸承。具有輕快、完全沒有金屬摩擦、不發熱、不變形及高精度等多項優點；是一種可耐永久使用的特殊軸承。
瀏覽次數：4561
發布時間：2018-05-31
索取報價
機械優點：
1. 機體設計符合人體工學設計，操作方便。機體采用高級米漢納鑄鐵，經燒燉處理再加工，確保長久不變形?；壗?jīng)研磨后，再精細鏟花。
2. 主軸頭采用精密級軸承，展現最佳的主軸穩定性；無論外徑、內孔、端面研磨，精度絕對確保；20系列主軸頭采變頻式無段變速。
3. 砂輪主軸采用SNCM-220高級合金鋼材，經正常化、調質、滲碳熱處理、深冷等多重處理，再作精密研磨與鏡面處理，表面硬度達HRC62度以上，保證不變形、耐磨耗、永保高精度。
4. 砂輪軸承采專用于精密研磨的特殊流體靜壓軸承。具有輕快、完全沒有金屬摩擦、不發熱、不變形及高精度等多項優點；是一種可耐永久使用的特殊軸承。
5. 工作臺與砂輪座滑動面，采用先進的靜壓自動潤滑系統，具滑動順暢、進刀精準、永保精度等多項優點。
6. 前后半自動進給；左右滑臺為油壓驅動。砂輪頭快速進給，手動進給研磨。
7. 一機多功能，可進行直進研磨、肩部研磨、橫進研磨、端面研磨、斜度研磨，并可另外選配加裝內徑研磨裝置，進行內孔的研磨。
1.能力
兩頂心間最大距離：400mm
工作臺最大旋徑：200mm
兩頂心最大承受重量：60KGS
工件研磨最大外徑：160mm
2.砂輪頭
旋轉最大角度：±30°
手動距離：135mm
自動快速移動距離：25mm
滑座可補充移動量：95mm（總計255mm）
最小設定值：0.001mm
手輪每轉（每刻度）：2mm（0.005mm）
手輪直進研磨量：0~0.35mm
3.砂輪
砂輪尺寸：Φ305X38XΦ127mm（外徑×寬×孔徑）
轉速：2,085 R.P.M.（可更換皮帶輪為2,495 R.P.M.）
4.工作主軸頭
旋轉角度：120°（+90°，-30°）
頂針斜度：MT:3
主軸轉速：16~450 R.P.M.（無段）
工作主軸負荷：15KG（最長長度100mm）
5.尾座
頂針斜度：MT:3
尾座軸移動距離：20mm
6. 工作臺（左右滑臺）
旋轉角度：-3° ，+12°
行走速度：50/4000mm/min
最小自動往復行程：8mm
手輪每轉進給量/（兩段式）：20mm/（2mm）
7.馬達
砂輪軸馬達：2.1KW（4P）
工作主軸馬達：0.75KW（4P）
油壓泵驅動馬達：0.75KW（6P）
砂輪軸潤滑泵馬達：0.18KW（2P）
切削液泵馬達：0.18KW（2P）
8.容器容量
砂輪軸潤滑油箱：12L.
油壓桶：65L.Ø 水箱：100L.
9.設備尺寸
凈重：2000KGS
機械尺寸：2250 X 1780 X 1710mm
