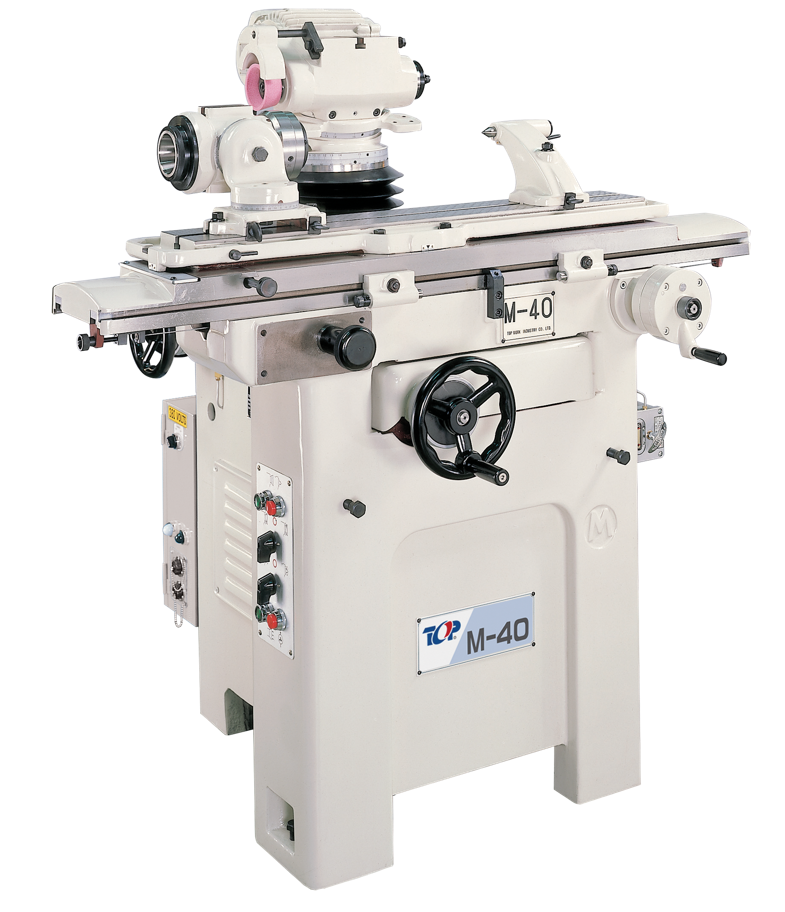

M-40萬能工具磨床
簡要描述：
萬能工具磨床采用精密滾珠滑槽，滑槽采用特殊合金鋼，經過高周波處理和研磨，床臺帶動也采用鋼纜卷繞的型式，使操作者更加勝任愉快。
瀏覽次數：17894
發布時間：2018-09-25
索取報價
萬能工具磨床特點：
1.砂輪頭斜裝置，在水平面上可做360°旋轉，并附有±15°之傾斜角度，由于這些特色，使得在傾角，逃角及所需的各種角度皆能操作自如；
2.萬能工具頭在操作時非常輕便靈活，在水平、垂直方向，能精確調整任何所需角度。
3.精密準確多用途工作臺更體現了M-40 的靈活性，精確性。工作頭旋轉120°備有旋轉±60°之刻度尺，在±60°旋轉時，工作頭同時兼可360°旋轉，以便M-40研磨大（長）銑刀及其他各式刀具。
4.為了使床臺能滑動靈活，本機采用精密滾珠滑槽，滑槽采用特殊合金鋼，經過高周波處理和研磨，床臺帶動也采用鋼纜卷繞的型式，使操作者更加勝任愉快。
|
機械規格 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
M-40 |
|
|
M-60 |
|
|
軸向行程 |
|
|
|
|
|
|
|
|
|
|
床面左右移動{X軸) |
|
|
|
|
400 mm |
|
|
600 mm |
|
|
砂輪前后移動距離(Y 軸) |
|
|
|
|
250 mm |
|
|
250 mm |
|
|
砂輪升降移動距離(Z 軸) |
|
|
|
|
250 mm |
|
|
250 mm |
|
|
兩心距離 |
|
|
|
|
700 mm |
|
|
900 mm |
|
|
單一尾座輿工作頭距雕 |
|
|
|
|
580 mm |
|
|
780 mm |
|
|
工作臺 |
|
|
|
|
|
|
|
|
|
|
工作臺T型槽 |
|
|
|
|
15 mm(+0.05 -+0.10 mm) |
|
|
15 mm (+0.05-+0.10 mm ) |
|
|
工作臺范圉 |
|
|
|
|
135 x 940 mm |
|
|
135 x 1140 mm |
|
|
床面旋轉角度 |
|
|
|
|
士60° |
|
|
士60° |
|
|
床面微動調整角度 |
|
|
|
|
士10° |
|
|
士10° |
|
|
工作頭 |
|
|
|
|
|
|
|
|
|
|
工作頭內錐 |
|
|
|
|
一端MT5/另一端 NT50 |
|
|
一端MT5/另一端 NT50 |
|
|
砂輪軸 |
|
|
|
|
|
|
|
|
|
|
砂輪傾斜角度 |
|
|
|
|
士15° |
|
|
士15° |
|
|
砂翰旋轉角度 |
|
|
|
|
360° |
|
|
360° |
|
|
砂輪心軸輿床面距離 |
|
|
|
|
Max. 300 mm / Min. 50 mm |
|
|
Max. 300 mm /Min. 50 mm |
|
|
砂輪心軸輿床面工作臺T型槽距離 |
|
|
|
|
Max. 415 mm/ Min. 165 mm |
|
|
Max.415 mm/Min.165 mm |
|
|
砂輪主軸功率 |
|
|
|
|
1.5 HP(1.1 kW) |
|
|
1.5 HP (1.1 kW) |
|
|
|
|
|
|
|
2 HP(1.49 kW)-選配 |
|
|
2 HP(1.49 kW)-選配 |
|
|
|
|
|
|
|
3 HP(2.23 kW)-選配 |
|
|
3 HP(2.23 kW)-選配 |
|
|
砂翰主軸轉速 |
|
|
|
|
2600/3700/6200rpm |
|
|
2600/3700/6200rpm |
|
|
機械規格 |
|
|
|
|
|
|
|
|
|
|
機械尺寸(寬x深x高) |
|
|
|
|
1332 x 1318 x 1480 mm |
|
|
2142 x1282 x1384 mm |
|
|
機械重量 |
|
|
|
|
970 kg |
|
|
1370 kg |
|
|
|
|
|
|
|
|
|
|
|
|
