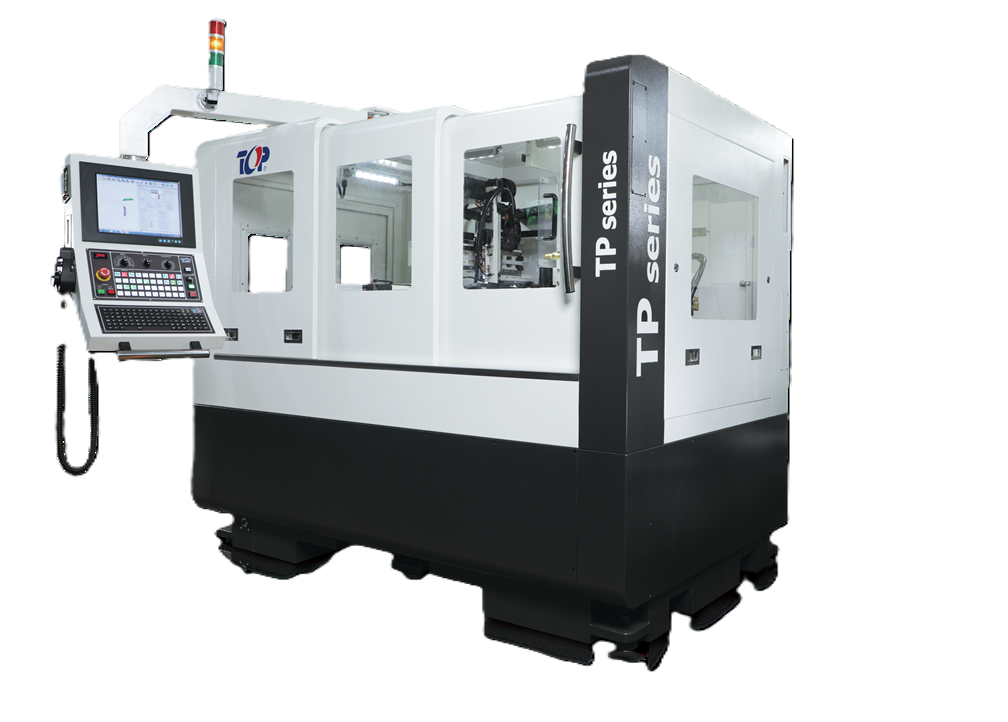

TP-4CNC精密外圓段差磨床
簡要描述：
TP-4 精密外圓段差磨床是一款4軸數控精密圓柱形捏合/研磨機，具有粗加工和精加工軸，同時適用于研磨刀具成型沖頭的圓柱形材料。
瀏覽次數：7931
發布時間：2019-06-18
索取報價
TP-4 精密外圓段差磨床是一款4軸數控精密圓柱形捏合/研磨機，具有粗加工和精加工軸，同時適用于研磨刀具成型沖頭的圓柱形材料。
特色：
高精度：
高剛性床臺結構設計。
高精度的線性滑軌與滾珠螺桿
工業級伺服控制系統
確保機臺的可靠性和穩定性
易編程：
簡易的操作界面
內建多數常用工件形狀模板、只需填入相應尺寸
教導式的自定義模板對特殊工件形狀能快速編程
靈活性：
獨特、穩定且易拆換的棒料支撐系統
保證工件的偏擺精度
在極短時間內完成尺寸更換與校正的動作
自動化：
伺服控制的上下棒料系統
簡易、準確的料盤鎖緊定位方式
內建多組不同孔徑收送料盤的位置座標
快速設定與更換生產需求
潤滑系統
| 規格 | TP-4 | ||||
| 軸向行程與分辨率 | |||||
| X 軸行程 / 分辨率 | 30 mm / 0.0001 mm | ||||
| U 軸行程 / 分辨率 | 30 mm / 0.0001 mm | ||||
| Z 軸行程 / 分辨率 | 370 mm / 0.0001 mm | ||||
| 定位精度 (A) | ≦ 0.004 mm | ||||
| 重復精度 (R) | ≦ 0.002 mm | ||||
| 軸向馬達功率 | |||||
| X 軸 | 0.75 kW | ||||
| U 軸 | 0.75 kW | ||||
| Z 軸 | 0.75 kW | ||||
| W 軸 | 1.20 kW | ||||
| 粗磨砂輪主軸 | |||||
| 主軸型式 | 皮帶式主軸 HSK32E | ||||
| 內藏式主軸 HSK50-選配 | |||||
| 主軸轉速 | Max. 4500 r.p.m. (皮帶式主軸) | ||||
| Max. 10000 r.p.m. (內藏式主軸)-選配 | |||||
| 額定功率 | 4 kW (皮帶式主軸) | ||||
| 16 kW (內藏式主軸)-選配 | |||||
| 砂輪尺寸 | Ø250 mm | ||||
| 精磨砂輪主軸 | |||||
| 主軸型式 | 內藏式主軸 HSK32E | ||||
| 主軸轉速 | Max. 10000 r.p.m. | ||||
| 主軸功率 | 4.2 kW | ||||
| 砂輪尺寸 | Ø150 mm | ||||
| 工作主軸 | |||||
| 主軸型式 | BT40 | ||||
| BT50-選配 | |||||
| 主軸轉速 | Max. 3000 r.p.m. | ||||
| 主軸功率 | 2.5 kW (BT40) | ||||
| 2.7 kW (BT50)-選配 | |||||
| 研磨范圍 | |||||
| 柄徑 | Ø3-20 mm | ||||
| 直徑 | Ø0.1-20 mm | ||||
| 研磨長度 | Max. 330 mm | ||||
| 手動上下料 | |||||
| 柄徑 | Ø3-16 mm | ||||
| 全長 | 35-110 mm | ||||
| 控制器 | |||||
| 型式 | FANUC 0i-TF Plus | ||||
| 機械規格 | |||||
| 機械尺寸 (寬 x 深 x 高) | 2877 x 2764 x 2294 mm | ||||
| 機臺重量 | 4700 kgs | ||||
| 總功率 | Max. 20 kVA | ||||
| 空氣壓力 | Min. 5 Kgf/cm2 | ||||
| 研磨油流量 | Min. 40 L/min | ||||
